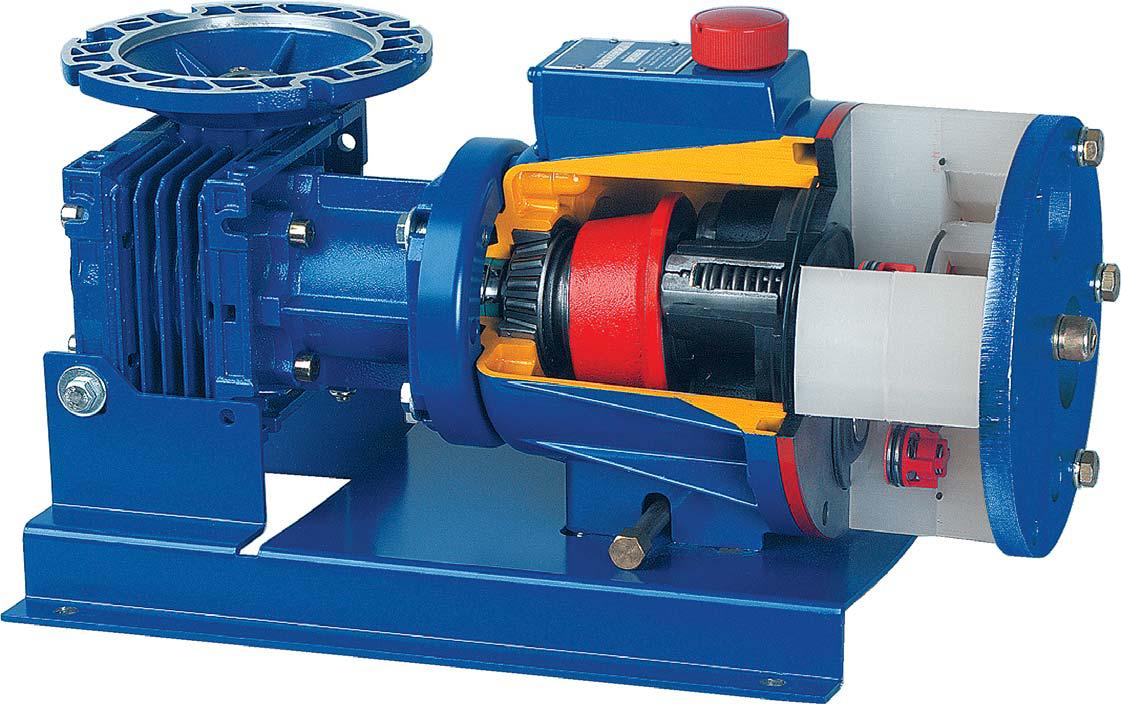

多柱塞高壓隔膜泵（高壓機械冷卻泵，噴霧干燥泵，高壓煤漿泵）

①主軸承可連接電機及皮帶等

②軸承浸沒在油室，靈活轉動

③柱塞推頭將轉動力化為直線推動力

④柱塞筒連接膜片及存放加壓機油

⑤膜片并不承受壓力，水壓平衡

⑥進口單向閥簡易設計，只容許液體單向流入泵室

⑦出口單向閥容許液體排往出口管道

⑧調壓閥控制輸出壓力及防止泵頭超壓

造型性能表

高壓隔膜泵（高壓機械冷卻泵，噴霧干燥泵，高壓煤漿泵）運作原理

1．泵體分為兩部分：

①潤滑機油油室。

②加壓輸送液體泵室。兩部分由膜片分開，而膜片是連接于油室內的柱塞筒組件。

2．當主軸承轉動，偏心的柱塞，柱塞筒內油壓同時增加。

此時膜片便被牽動產生吸入及推送液體的效果。

3．液體會先由泵蓋進口道通過單向閥進入泵室，再由膜片推往出口的單向閥從泵蓋出口流出。

高壓隔膜泵（高壓機械冷卻泵，噴霧干燥泵，高壓煤漿泵）設計特征

高壓力正輸出達20MPa。

沒有密封部件，免去泄漏及密封件磨損問題。

可缺水情況下運行，并不磨損。

易于維護，組件簡單，維修省時，省費。

均衡輸出流量，流量跟電機轉速成正比例。

多柱塞設計減低噪音及血?jiǎng)印?/p>

高效率，省能源，可達85%工效。

流量一致，不受壓力改動而加減，計量泵之首選。

流量高達600公升/分鐘。
